5축 가공을 정말로 이해하고 계십니까?

Sep 08, 2023

메시지를 남겨주세요

5축 가공은 CNC 공작 기계 가공 모드입니다. X, Y, Z, A, B, C 중 임의의 5개 좌표의 직선 보간 동작을 이용하여 5축 가공에 사용되는 공작기계를 일반적으로 5축 공작기계 또는 5축 머시닝센터라고 부른다. 하지만 5축 가공을 정말로 이해하고 계십니까?

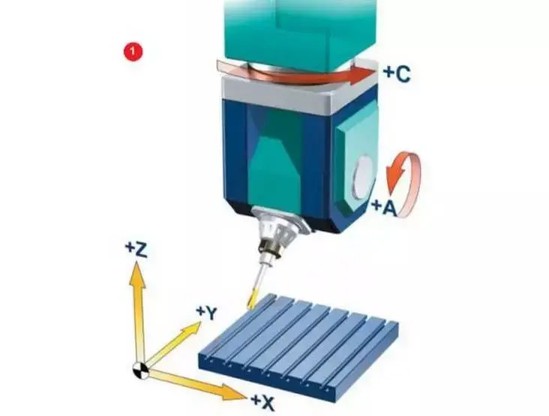

5 axis Machining

5축 기술 개발

5축연동 수치제어는 수치제어 기술 중 가장 어렵고 널리 사용되는 기술이다. 컴퓨터 제어, 고성능 서보 드라이브 및 정밀 가공 기술을 통합하여 복잡한 곡면의 효율적이고 정밀한 자동 가공에 적용됩니다. 국제적으로는 5축연계 수치제어 기술이 해당 국가 생산설비의 자동화 기술 수준을 상징하는 것으로 평가받고 있다. 특히 항공, 우주 비행 및 군사 산업에 중요한 영향을 미칩니다.

기술 및 프로그래밍 측면에서 3축 CNC 가공과 비교하여 복잡한 표면을 위한 5축 CNC 가공은 다음과 같은 장점이 있습니다.

(1) 처리 품질 및 효율성 향상

(2) 프로세스 범위 확대

(3) 복합개발의 새로운 방향을 만나다.

참과 거짓 5축을 구별하는 방법은 무엇입니까?

현재 시중에는 참과 거짓 5-축이 있는데, 참과 거짓 5-축을 구별하는 방법은 주로 RTCP 기능 유무에 달려 있습니다.

Fidia의 RTCP는 "Rotational Tool Center Point"의 약자로 문자 그대로 "회전하는 도구 센터"를 의미합니다. 업계에서는 종종 이를 "도구 센터 회전"으로 약간 번역하고, 어떤 사람들은 문자 그대로 "공구 센터 프로그래밍 회전"으로 번역합니다. 사실 이는 RTCP의 결과일 뿐입니다.

PA의 RTCP는 "Real-time Tool Center Point Rotation"의 처음 몇 단어의 약어입니다. 하이덴하인은 "Tool Center Point Management"의 약자인 TCPM과 유사한 업그레이드 기술을 말합니다. 다른 제조사에서는 유사한 기술을 TCPC라고 부르는데, 이는 도구 중심점 제어를 의미하는 "Tool Center Point Control"의 약어입니다.

Fidia의 RTCP의 문자 그대로의 의미에서 RTCP 기능이 고정된 지점에서 수동으로 실행된다고 가정하면 도구 중심점과 도구와 작업물 표면 사이의 실제 접촉점은 변경되지 않습니다. 이때 공구 중심점은 공구와 공작물 표면 사이의 실제 접촉점에서 법선에 떨어지며 공구 핸들은 공구 중심점을 중심으로 회전합니다. 볼엔드 공구의 경우 공구의 중심점이 NC 코드의 목표 궤적점이 됩니다. RTCP 기능 실행 시 공구 핸들이 단순히 목표 궤적점(즉, 공구 중심점)을 중심으로 회전할 수 있도록 하기 위해서는 이로 인해 발생하는 공구 중심점의 각 선형 좌표의 오프셋을 실시간으로 보상해야 한다. 도구 핸들의 회전으로. 공구의 중심점과 공구와 공작물 표면 사이의 실제 접촉점을 그대로 유지하면서 각도 변경이 가능하여 볼 엔드 커터의 최고의 절삭 효과를 얻을 수 있습니다. 효율성, 간섭 및 간섭을 효과적으로 방지합니다. 다른 효과. 따라서 회전좌표의 변화를 다루기 위해서는 RTCP가 공구의 중심점(즉, NC 코드의 목표 궤적점)에 더 많이 서 있는 것으로 보인다.

HCNC RTCP function of 5 axis machine center

RTCP가 없는 5축 공작 기계 및 CNC 시스템은 CAM 프로그래밍 및 후처리에 의존하고 사전에 공구 경로를 계획해야 합니다. 동일한 부품에 대해 공작기계가 변경되거나 공구가 변경되면 CAM 프로그래밍 및 후처리를 다시 수행해야 하므로 거짓 5축이라고만 알려져 있습니다. 간단히 말해서, 실제 5축은 5축 5연동이고, 가짜 5축은 5축 3연결일 수 있으며, 나머지 2개 축은 위치 지정 기능만 수행합니다.
