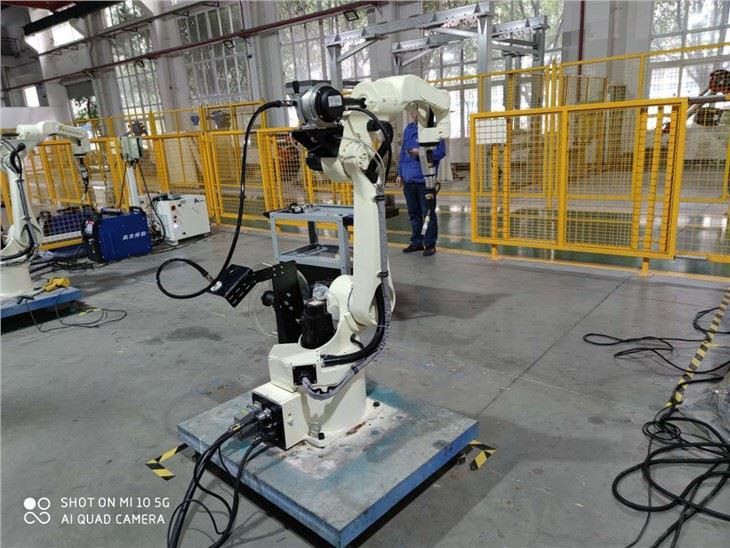

RJH615E 로봇식 용접 기계
- 가반하중 15kg, 작업반경 2000mm의 용접로봇
- 중공 구조로 로봇 팔 내부의 모든 와이어를 통합합니다.
- 고정된 용접 프로그램 패키지로 간편한 조작
- 높은 정확도를 보장하는 용접 추적 기술
설명
기술적인 매개 변수
산업용 로봇 용접기의 제품 특징
1. 중공 구조: 모든 와이어가 로봇 팔 내부에 모두 통합되어 있으며 케이블 간섭을 피하기 위한 최적의 배선이 있습니다.
2. 쉬운 조작: 조작 디스플레이는 아이콘으로 설계되었으며 프로그래밍 지식이 없는 작업자도 조작할 수 있습니다.
3. 출발점 찾기 기술: 모델 및 현장 생산의 오류를 보상하는 데 사용됩니다.
4. 용접 추적 기술: 용접 변형으로 인한 공정 문제를 방지합니다.
5. 통합 제어 기술: 5축 연결, 간단한 조작 및 넓은 적용 범위.
6. 오프라인 프로그래밍 기술: 호환성이 뛰어나 복잡한 형상의 공작물 용접에 적합합니다.
7. 우리는 고객의 요구에 따라 용접 로봇을 맞춤화할 수 있습니다.
로봇식 용접 기계 팔의 기술적인 매개변수
| 모델 | RJH615 | |
| 자유도 | 6 | |
| 부하 최대/정격 | 15kg | |
| 최대 작업 반경 | 2000mm | |
| 반복 위치 정확도 | ±0.05mm | |
| 운동 범위 | J1 | ±165도 |
| J2 | -175도 /+75도 | |
| J3 | -15학위 /+260 학위 | |
| J4 | ±170도 | |
| J5 | ±180도 | |
| J6 | ±400도 | |
| 최대 속도 | J1 | 220도 /s,3.84rad/s |
| J2 | 200도 /초, 3.49rad/초 | |
| J3 | 220도 /s,3.84rad/s | |
| J4 | 330도 /s,5.75rad/s | |
| J5 | 420도 /s,7.33rad/s | |
| J6 | 600도 /s,10.47rad/s | |
| 허용 관성 모멘트 | J6 | 1kg㎡ |
| J5 | 2.2kg㎡ | |
| J4 | 2.8kg㎡ | |
| 허용 토크 | J6 | 32Nm |
| J5 | 52Nm | |
| J4 | 60Nm | |
| 응용환경 | 온도 | 0도 -45도 |
| 후메다드 | 20%-80% | |
| 오트로스 | 인화성 또는 부식성 가스, 액체와의 접촉을 피하고 전자소음(플라즈마)을 멀리하십시오. | |
| 티치펜던트의 케이블 길이 | 8m | |
| 본체-캐비닛 연결선 길이 | 6m | |
| I/O 매개변수 | 핀:31핀 입력(NPN),30핀 출력(NPN); | |
| 신호선 예약됨 | / | |
| 공압 튜브 | / | |
| 배터리 용량 | 6.9KVA | |
| 정격 출력 | 5KW | |
| 정격전압 | 3상 AC 380V | |
| 정격전류 | 9.3A | |
| 로봇 팔의 보호 수준 | IP67 | |
| 전기 캐비닛 보호 수준 | IP53 | |
| 설치방법 | 지상, 거꾸로, 측면 마운트 | |
| 기계/파워박스 무게 | 295kg/90kg | |
로봇식 용접기의 일부 용접 사진
포지셔너 2개가 장착된 H형 단일 로봇 용접 로봇 고정 장치 형태 1 용접 로봇 고정 장치 형태 2
RJH615E 로봇식 용접기의 적용 사례
Case1: 자동차 도어/바디 용접:
28개 용접 지점의 경우 작업 주기 시간이 50초이므로 노동력이 절약되고 생산 효율성이 향상됩니다.
사례 2: 자동차 도어/바디 용접: 자동차 부품 로봇 용접
· 프로젝트 기간 : 배선, PLC 일반 제어 디버깅, 용접 프로세스 패키지 설치 과정부터 프로젝트 완료까지 소요되는 시간한 달 반도 안 돼.
· 현재 5개의 용접 스테이션에서 1명의 용접공 작업으로 5개의 제품을 생산할 수 있습니다.
· 평균400개/좌석하루에 용접할 수 있으며 총 용접량은2000개하루 종일.
중국 로봇식 용접기 적용 영상
로봇용접기 제조사 소개
HCNC 로봇은 HCNC 그룹의 브랜드로 산업용 로봇 제품의 연구 개발, 제조, 응용 및 서비스에 중점을 두고 있습니다. 로봇 자동화 솔루션을 위한 최고의 엔지니어링 계약자이자 스마트 공장을 위한 지능형 제조 및 전체 솔루션을 제공하는 최고의 제공업체입니다. 그것은 가지고있다9개 자회사포산, 충칭, 심천, 둥관, 닝보, 쑤저우, 취안저우, 강인, 난닝,4개 연구기관포산, 충칭, 취안저우, 창저우 등 중국 전역의 주요 지역을 포괄합니다. 연간 생산능력은10,000 세트산업용 로봇의.
HCNC 로봇은 "PCLC" 개발 전략을 완벽하게 구현합니다. 현재 우리는 산업용 로봇의 4가지 핵심 핵심 구성 요소를 마스터했으며 40개 이상의 로봇으로 구성된 6개 시리즈를 보유하고 있습니다. 그들은 가전 제품, 전자 제품, 하드웨어, 자동차 및 오토바이, 주방 및 욕실, 신발 제조, 리튬 배터리, 태양 에너지 및 FMGG 물류 분야에서 지속적으로 획기적인 발전을 이루었습니다. 우리의 시장 영향력은 급속도로 확대되었으며, 그들은 이미 유명한 국제 로봇 브랜드와 경쟁할 수 있는 능력을 갖추고 있습니다.
