HCK6245 컴퓨터 수치 제어 선반 기계
- 최대 가공 길이 : 450mm
- Optimum Taiwan 제작 유압 척
- X/Z축 이동 범위 : 210/480mm
- 장기 정확도 유지를 위한 빠른 회전 속도
설명
기술적인 매개 변수
HCK6245 CNC 선반 기계의 특징
1. X, Z 축 서보 모터는 탄성 커플링을 통해 정밀 볼 스크류와 직접 연결되어 고정밀이며 스크류의 두 끝은 고정됩니다. 지지 시트의 지지 강성이 향상되고 빈번한 고속 위치 지정 및 중절삭으로 인한 리드 스크류의 변형이 최소화됩니다. 베어링은 고품질 스크류 전용 60-도 각도 접촉 쌍 정밀 베어링, 고속 및 고정밀을 채택합니다.
2. 전체 가이드웨이 커버 보호, 냉각수 탱크 및 분리된 칩 컨베이어.
3. CNC 선반 기계의 전체 베드 구조는 중절삭 시에도 정밀도의 안정성을 유지합니다.
4. 유압 압력 조절은 패널 타입의 손잡이 작동, 다이얼 디스플레이를 사용하며 조절이 안전하고 편리합니다.

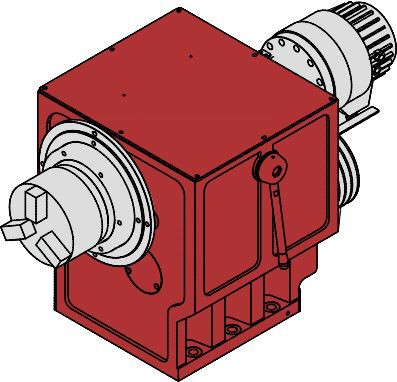

HCK6245 CNC 선반 기계 스핀들
스핀들 박스는 이중 열 원통 롤러 베어링을 사용하고, 3단 변속 토크를 가진 메인 서보 모터는 320Nm에 도달할 수 있습니다. 높은 토크, 높은 강성, 장기 안정성으로 중절삭 정확도를 보장합니다.
스핀들 속도: 1000rpm
스핀들 전력(연속/최대): 11/15kW
스핀들 탭 구멍: ø86mm
CNC 선반 기계의 정사각형 직사각형 가이드웨이
X/Z축은 정사각형 직사각형 가이드웨이를 사용하여 정확한 위치 정확도를 갖춘 중절삭에 적합합니다. X축 슬라이드는 35-도 경사로 설계되어 힘을 더 합리적이고 안정적으로 만들고 절삭 중 칩 제거를 더 부드럽게 합니다.
X/Z축 이동거리: 210/480mm
X/Z축의 빠른 이동: 20/20m/min
슬랜트 베드 CNC 선반 공작 기계 간섭 다이어그램
HCK6245 슬랜트 CNC 선반 기계의 기술적 매개변수
안건 | 구성 | 하키6245 |
가공 용량 | 침대 위의 최대 스윙 | 620mm |
슬라이드 위의 최대 스윙 | 250φ/mm | |
최대 가공 길이 | 450mm | |
보어의 최대 직경 | 74φ/mm | |
축 | 스핀들 헤드 유형(GB59001) | A2-8 |
스핀들 테이퍼 홀 | 86φ/mm | |
스핀들 속도 범위 | 기어 A: 10-300, B: 300-700, C: 700-1000 (r/min) | |
스핀들 이동 모드 | 서보 무단 변속 | |
스핀들 정격 토크 | 72N.m | |
메인 모터 파워 | 11kW | |
주 모터 순간 최대 | 15kW | |
척 타입(CHANDOX 대만산) | 유압식 척 | |
척 크기 | 10"/12" | |
공급 속도 | X축의 급속 이송 속도 | 20m/분 |
Z축의 급속이동 속도 | 20m/분 | |
X축의 서보 모터 토크 | 18N.m | |
Z축의 서보 모터 토크 | 18N.m | |
X축 이동 | 210mm | |
Z축 이동 | 480mm | |
가이드웨이 유형 | 하드 가이드웨이 | |
터릿 | 포탑 유형 | 유압 서보 12포스트 터렛 |
도구 크기 | 25*25mm | |
테일스톡 | 테일스톡 유형 | / |
테일스톡 슬리브 직경 | / | |
테일스톡 슬리브 트래블 | / | |
테일스톡 슬리브의 내부 테이퍼 | / | |
전원 | 전력 소비량 | 23kW |
전류 | 45A | |
사양 | 기계 무게 | 4000kg |
기계 치수 | 2550*2050*1830 길이*너비*높이(mm) | |
다른
선택 과목 | 칩 컨베이어 | 힌지-벨트 |
